膠球清洗裝置(二次濾網)主要特點與工作原理?

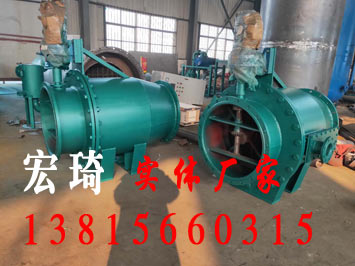

膠球清洗裝置(二次濾網)主要特點與工作原理?二次濾網是膠球清洗裝置核心主要組成部件。二次濾網主要特點是過濾冷卻水,除去可能堵塞凝汽器換熱管的雜物,保證海綿膠球正常投入、回收和運行,特別是在水中含雜質多而又受季節影響大的開式冷卻水系統中,二次濾網的作用尤為重要。二次濾網按其排污形式分為電動壓力反沖式、切換式、外旋式等。
膠球清洗裝置(二次濾網)工作原理:
1、DE型全密封電動壓力反沖式二次濾網
DE型二次濾網工作原理:冷卻水由網芯外部向網芯內部流動,雜質污物存附著在網芯的外壁上,清洗時電力傳動機構帶動網芯旋轉,排污門打開,積存在網芯上雜物被反沖水流攜帶從排污管口排除,具有不停機清洗網芯的性能。清除雜物時的排污水量小于循環水量的10%。
2、FE型切換式反沖洗二次濾網
FE型二次濾網采用四個網芯,冷卻水從網芯內向網芯外流過,雜質污物積存在網芯內,當網芯內外壓差大于一定值時,逐個操作閥板轉動90度角,切斷進入網芯的冷卻水,同時打開排污口,此時(單個)網芯外部的冷卻水向網芯內流動,攜帶雜質污物由排污口排出,網芯依次清洗完畢后恢復正常運行 。
3、WE系列外旋式二次濾網
WE系列外旋式二次濾網的進水是從網芯的外部流向網芯的內部,循環冷卻水中的雜物阻擋、積存在網芯外部周圍。當網芯內、外壓差達到一定值時,可以將排污閥打開并將電動蝶閥由全開位置轉到導向位置(電動蝶閥正常運行時為全開狀態),使循環冷卻水在網芯外周急速旋轉流動,從而將積存在網芯外周的雜物沖洗到上部排污管中排掉。當清污沖洗結束后將蝶閥恢復到全開位置,關閉排污閥。
